「Re:Re:Re:Re:Re:Re:Re:Re:MAPLAB」
昼寝で爆睡してました^^;


dsPICの本、明日、飲みに行くので、
そのついでに見てきます。
よさそうなら購入しようかと。

トラ技はサラのんがもう一冊ゲット済みです（笑

今日は、
なんか疲れてるのでもう寝ます　lol

明日、TIのセミナーでもらった奴の写真、
貼り付けときます。

P.S.　お体の方は大丈夫ですか？？

「Re:Re:Re:Re:Re:Re:Re:MAPLAB」
今回から表示の方法を変更してみました。
新着順に表示がデフォになります。

唯一出ているdSPICの本を近所で立ち読みしてきました。
http://www.amazon.co.jp/%E9%9B%BB%E5%AD%90%E5%88%B6%E5%BE%A1%E3%83%BB%E4%BF%A1%E5%8F%B7%E5%87%A6%E7%90%86%E3%81%AE%E3%81%9F%E3%82%81%E3%81%AE-dsPIC%E6%B4%BB%E7%94%A8%E3%82%AC%E3%82%A4%E3%83%89%E3%83%96%E3%83%83%E3%82%AF-CD-ROM%E4%BB%98-%E5%BE%8C%E9%96%91-%E5%93%B2%E4%B9%9F/dp/4774128635

一通りＣ言語での使い方が載っているので買えば楽できそうですが、あえて買わずに付属ドキュメントだけでがんばってみようかなと思います。今後もdSPICをやるなら、この本の購入をお勧めしておきます。

今まで資料を見てきてのdSPICの感想ですが、機能豊富で結構使えそうですので、マイコンの機能を知るために遊び倒すにはちょうど良いかもしれません。
唯一の弱点は、安価なリモートデバッグが出来ない事ですが、それが必要なほど大規模なプログラムを組むならＡＲＭなどのマイコンを入手すれば良いだけの事。
トラ技の９月号の付録を使えば、大幅機能アップも可能ですし、ぜひ遊び倒してやってください。
(色々と実験するなら入手可能なうちにトラ技をもう１冊予備で買っておくと良いかも知れません。この値段ではもう手に入りませんから。マルツパーツで同等品が\1,980ですよ！)

「Re:Re:Re:Re:Re:Re:MAPLAB」
> ほとんどの技術的内容は、
> ウェブでみてくださいって終わってましたｗｗｗ
> まーその方がいいのかな・・・
あまり入門セミナーとは言えないような・・・。

> eZ403っていうやつの開発ツールをおまけで
> 貰いました。買うと2800円ｗｗｗ
まぁ、これがタダでもらえるので文句は無いですが。

> 圧電パッドを触ると、
> LEDの明るさ加減が変わるようなんやってました。
圧電パッドも付属してるんですか？
それはうれしいかも。

>いあー、
>来てる方達、50才くらいの人ばかりでしたね。
年齢層高いなぁ。
若い人がいないのが大丈夫かって感じですね。

>はい。もちょっと自分なりに調べてみます。何が分かってないかが分かってないから・・・；；；

ブートローダのソースコードが付いてない無いのが残念ですね。付属してれば参考になったのに。

「Re:Re:Re:Re:Re:MAPLAB」
> 今日って、もしかしてTIのセミナーでしたっけ？
> 報告お待ちしてます。

そうだったんです。
入院のほうのスレに書き込んだんですが、
超低消費電力をすごく強調していましねー。
とにかくそればかり言ってました。

んで、最後まで聞いた感想は、
大がかりな宣伝ってことかな。

ほとんどの技術的内容は、
ウェブでみてくださいって終わってましたｗｗｗ
まーその方がいいのかな・・・

eZ403っていうやつの開発ツールをおまけで
貰いました。買うと2800円ｗｗｗ

圧電パッドを触ると、
LEDの明るさ加減が変わるようなんやってました。

それが出来るおまけだと思います。

昨日は、めちゃくちゃ暑かったので、
帰ってきて、
倒れるようにシャワーへ、
そして、缶チューハイｗｗｗ

> > しかし、p117の図26のようなプログラムメモリ使用量ってのが、
> > どこさがしても無いのですが・・・
> > 見落としかなｗｗｗ
>
> メニューのViewのMemoryUsageGaugeで表示できましたよ。
> ポイントとしてはwindowで隠れちゃうので、メニューのwindowのcascadeでカスケード表示にしてやると見つかるかもです。

あ、ほんとだ。
どうもありがとうございます。

> ブートローダ等で質問があれば、また聞いてください。

はい。もちょっと自分なりに調べてみます。何が分かってないかが分かってないから・・・；；；

「Re:Re:Re:Re:MAPLAB」
今日って、もしかしてTIのセミナーでしたっけ？
報告お待ちしてます。

> しかし、p117の図26のようなプログラムメモリ使用量ってのが、
> どこさがしても無いのですが・・・
> 見落としかなｗｗｗ

メニューのViewのMemoryUsageGaugeで表示できましたよ。
ポイントとしてはwindowで隠れちゃうので、メニューのwindowのcascadeでカスケード表示にしてやると見つかるかもです。

ブートローダ等で質問があれば、また聞いてください。

「Re:Re:Re:Re:MAPLAB」
p117の図26のようなプログラムメモリ使用量って、
普通にでます？？

なぜかでないのですが・・・


ｐ１２１からの内容、
すこしづつ分かってきました。

しかし、明日TOEIC受けるので。
今日は最後のあがきで、
文法問題をおさらいしようかと。。。

そちらの進捗状況はどうですか？？

「Re:Re:Re:MAPLAB」
おはようございます。
まだ熱っぽいですが。。。

さっき起きてから、
トラ技8月号のp117のとおりにやって、
上手くSWでLEDを緑から赤に切り替えできました。

しかし、p117の図26のようなプログラムメモリ使用量ってのが、
どこさがしても無いのですが・・・
見落としかなｗｗｗ

あと、p121からは、
理解不能です；；

ブートローダーとかコマンドラインプログラムとか、
loadspic.exeとか、サッパリです；；

ほいでから、
元の状態に戻すのも分からず。。。

さてと、
おふろはいろっとｗｗｗ

「Re:Re:MAPLAB」
原因が分かりました。
インストールの時に、
Microchip　Device　Suppoirtを
16bitにチェックしわすれたような・・・

お騒がせして申し訳ありません。

ちなみに、
神戸は今土砂降りの雨です　；；



> > 116ページの図１７でデバイスを設定するように
> > 書かれてるのですけど、
> > dsPIC30F2012
> > の名前が見あたらないのですが・・・
>
> 試してみました。
> 「MPLAB IDE」を起動して、「Project」で「Project Wizard」 と選んでと・・・。ありますね下記画像の通りです。
> なんらかのインストールの失敗かも知れません。P114の手順どおりインストールされました？

「Re:MAPLAB」
> 116ページの図１７でデバイスを設定するように
> 書かれてるのですけど、
> dsPIC30F2012
> の名前が見あたらないのですが・・・

試してみました。

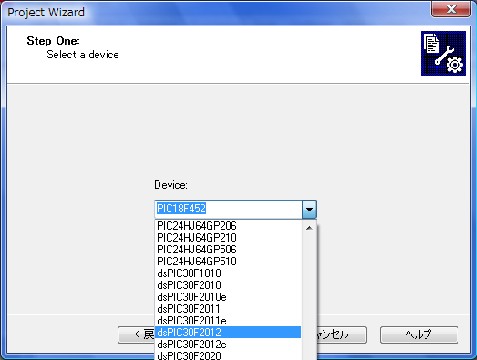

「MPLAB IDE」を起動して、「Project」で「Project Wizard」 と選んでと・・・。ありますね下記画像の通りです。
なんらかのインストールの失敗かも知れません。P114の手順どおりインストールされました？

「MAPLAB」
あのー
ちょいと質問が^^；


116ページの図１７でデバイスを設定するように
書かれてるのですけど、

dsPIC30F2012

の名前が見あたらないのですが・・・

また、おかしなことしてるのでしょうか？？

「Re:Re:Re:Re:dsPICで遊ぶ。」
> 小さな基板は、１００均の万力とか両面テープとかで机に固定して半田付けしてます。
> ガムテープでも何でも良いんで一時的に固定しちゃてください。


百均に万力があるとは・・・
両面テープですか・・・

なるほどなるほど・・・・

ありがとうございます。
そうしてみます。

「Re:Re:Re:dsPICで遊ぶ。」
>基板が動き回って、
>なかなか上手くいきません；；

小さな基板は、１００均の万力とか両面テープとかで机に固定して半田付けしてます。
ガムテープでも何でも良いんで一時的に固定しちゃてください。

「Re:Re:dsPICで遊ぶ。」
今、外付け部品（パスコンや、連結ピンなど）を半田付け
しようとしているのですが・・・

基板が動き回って、
なかなか上手くいきません；；

万力とか使ってます？？

普通、こういう場合どうやってやるもんなんですかねー。

昔、リーマンだったときの評価ボードは、
結構でかかったので、
あまり苦労はしなかったのですが・・・

「Re:dsPICで遊ぶ。」
わーおもしろそ〜〜

今、僕は、ウェブとにらめっこしながら、
お勉強中です。

言うてることは分かるけど、
実際それがどうしたって感じですね。。。

やっぱ触りながら覚える方が
性格にあってるかもです。

本で勉強も好きですが、
体動かしながらの方がもっと好きです。

うーむ、
奥が深い・・・

「dsPICで遊ぶ。」
dsPICで遊ぶネタを思いつきました。
dsPICに１石のトランジスタ(自作の定番2SC1815)と抵抗５本でビデオ出力する回路をつけてビデオ信号を出力させるお遊びです。
PICマイコンの本に載ってたやつが元ネタですが、元のPICは貧弱なPIC16F84なので更に高解像度が狙えるかも。
Ｃ言語で書くとして、元本を参考にせずに自前で全てプログラムを考えて見ますか。出すのは白黒のビデオ信号なので、垂直水平同期信号と輝度信号だけ出せれば良いし。
つうことで、今週〜来週あたりで遊んで見ます。
回路とソースコードは随時発表予定ってことで。

「Re:Re:Re:Re:Re:Re:Re:tx23xchar.exeの画面。」
> とすると、そのユーザープログラムをロードするために、僕がそのプログラムを考えて作らないといけないのですか？

ブートローダは既にＣＱ出版側がdsPICに書き込んでくれていますので気にしなくて大丈夫です。

P116の新規プログラムの作成手順で、新しいプログラムを作れます。気をつけることはP118に書いてありますが、命令数が３５８５以下のプログラムを作成すれば問題ありません。
そのあとのP119の作成したプログラムを書き込んで実行の手順でプログラムがdsPICマイコンに書き込まれます。
まず、P142からの第５章をクリアしていきましょう！

> あと、p131の付録基板クローンは制作しなけらばならないのですか？？
予備マイコンがほしくなければ作らなくて良いです。つうか普通の人が作ると高くなるので雑誌をもう１冊買ったほうが安いです。

> まったく分かっていません。
> トラ技の内容だけでは、ちょっと理解に苦しみますね；；
> PICの本を読めばだいたい分かるのでしょうか・・・

どちらかと言うと基礎の分野ですからね。
下手に本買うより、前に紹介しましたが下記のホームページの方が情報が充実しています。
http://www.picfun.com/
dsPICはPIC(16bit)の方に書かれていますが、まず「ＰＩＣの基礎」の中の「マイコンの基礎」と「ＰＩＣとは？」を読んでください。本を買ってもこれ以上の情報があるか疑問かも。それで疑問があったら、どしどし質問を！

それより基本から行くなら「図解入門 よくわかるCPUの基本と仕組み―CPU内部構造とソフトウェアの動作」
http://www.amazon.co.jp/exec/obidos/ASIN/4798008583

デジタル回路の入門とマイコンの基礎の基礎が学べるのは
見た目はあれな「CPUの創りかた」を読んでください。
http://www.amazon.co.jp/exec/obidos/ASIN/4839909865

まず基礎を理解しないとトラ技のマイコン記事の隅から隅まで理解するのは困難だと思いますんで、じっくり腰をすえて取り組みましょう。

「Re:Re:Re:Re:Re:Re:tx23xchar.exeの画面。」
> ブートローダは、起動(ブート)時に最初に動き出すプログラムのことで、ＯＳやプログラムを読み出す(ロード)する機能を持っています。ロードしたら、最後にそのプログラムを起動します。ＰＣやゲーム機でも何らかのブートローダを持っています。
> dsPICだと0x1c00番地に書かれているプログラムですね。dsPICのブートローダは、パソコン側のloadspic.exeと通信してユーザプログラムをdsPICにロードするためのものです。こんな説明で分かりますかね？

とすると、そのユーザープログラムをロードするために、僕がそのプログラムを考えて作らないといけないのですか？
あと、p131の付録基板クローンは制作しなけらばならないのですか？？

まったく分かっていません。
トラ技の内容だけでは、ちょっと理解に苦しみますね；；
PICの本を読めばだいたい分かるのでしょうか・・・

とりあえず、今日は、コネクタ付けたり、もうちょっと使いやすいように改造します。

「Re:Re:Re:Re:Re:tx23xchar.exeの画面。」
>フォントでかくしてました；；
やはり・・・(笑)

>ブートローダーって何ですか^^;
ブートローダは、起動(ブート)時に最初に動き出すプログラムのことで、ＯＳやプログラムを読み出す(ロード)する機能を持っています。ロードしたら、最後にそのプログラムを起動します。ＰＣやゲーム機でも何らかのブートローダを持っています。
dsPICだと0x1c00番地に書かれているプログラムですね。dsPICのブートローダは、パソコン側のloadspic.exeと通信してユーザプログラムをdsPICにロードするためのものです。こんな説明で分かりますかね？

「Re:Re:Re:Re:tx23xchar.exeの画面。」
フォントでかくしてました；；

大騒ぎして申し訳ありません。

ところで・・・

ブートローダーって何ですか^^;

そこで詰まって先にすすめませぬ；；

「Re:Re:Re:tx23xchar.exeの画面。」
> ところで、
> zwiさんの画面の解像度はいくつに
> 設定してます？？
> なんかこの辺りを変えてみてはと
> 言われてるのですが・・・

いたってノーマルな1024x768ですね。
そう言えば、デスクトップのフォントサイズとか変更してませんか？
あんまり触らないところですが、もし変更しているとトラブルかも。
