「Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:H8/3048Fでいろいろと相談がありまして・・・」
FF030でやったらできました！！！！

どうもありがとうございました。

ついでながら、
その資料ってのはネットにあるんでしょうか・・・

僕も今から探してみます。

「Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:H8/3048Fでいろいろと相談がありまして・・・」
>しかたく、モニタプログラムの方の資料を調査してみました。
> するとデバックモニタの利用しているＲＡＭのアドレスは、
> Monitor RAM FEF10 - FF02F
> って事が発覚しました。

その資料ってどこにあったのですか・・・
ていうか、RAM領域も使って他のですね^^；

> って事で、FF030で試してみてください。

はい、そうします。

もう一度寝れそうなので、
起きてからにしますｗｗｗ

わざわざすいませんですm(_ _)m

「Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:H8/3048Fでいろいろと相談がありまして・・・」
> mot送らせてもらいます。

読み込めませんでした(^^ゞ
どうやら、ＲＡＭに配置されたプログラムは読めない様です。しかたく、モニタプログラムの方の資料を調査してみました。

するとデバックモニタの利用しているＲＡＭのアドレスは、
Monitor RAM FEF10 - FF02F
って事が発覚しました。
あぁ、こりゃだめですわ(^^ゞFEF10にして動いたのも偶然です。FEF10-FF02Fの範囲内のアドレスにプログラムを読み込んでもモニタプログラムがその範囲のRAMを使っているのでモニタ動作中にRAMを書き換えて読み込んだプログラム破壊している可能性があります(偶然破壊されない事もありますが)。

FF030以降のアドレスにしないと動くはずがありません。
って事で、FF030で試してみてください。

「Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:H8/3048Fでいろいろと相談がありまして・・・」

> H'FF000で動かなかった利用がわかりません。うーーん。
> 実際に動いたアドレスの値は何でしょうか？気になります。

アドレスはFEF10です。
なんでなんでしょう；；

> こちらにはアセンブラが無いですが、motを貰えれば動作テストで出来ますね。

mot送らせてもらいます。

実はもう起きて一日の始まりです；；
最近、体内時計が狂いまくりでしてｗｗｗ

「Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:H8/3048Fでいろいろと相談がありまして・・・」
すいません、外出してました(^^ゞ
無事動いて良かったです。

H'FF000で動かなかった利用がわかりません。うーーん。
実際に動いたアドレスの値は何でしょうか？気になります。
Hterm画面を見る限りH'FF000-H'FF00Bにロードされている様ですから大丈夫だと思うんですよ。まぁ、実物持っていないので確かめようがないですが。

調べてみたら、Ｈ８エミュレータを発見。
http://www.vector.co.jp/soft/win95/util/se230625.html?site=n
こちらにはアセンブラが無いですが、motを貰えれば動作テストで出来ますね。

「Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:H8/3048Fでいろいろと相談がありまして・・・」
こんばんわ〜

LED点灯しました！！！！

RAMのアドレスを一番最初にしたら、
うまくいったみたいです。

どうもおさわがせしました(>_<)

以上をまとめて、
ホームページにアップしようかなと・・・

そのためには色々調べないと（汗

いや〜やっぱ手を動かしてみるもんですね。

H'FFF00から始めるとRAMのアドレス空間から
はみ出すという見解でいいのでしょうか・・・？

「Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:H8/3048Fでいろいろと相談がありまして・・・」

> こっちは雨で涼しいですよ。

そうなんですかｗ
こっちは灼熱の太陽が；；

> ＲＡＭにプログラムをおく場合リセットベクトルは既にモニタプログラムが利用していますから、リセットベクトルは記述してはいけませんので削除します。

ほほー。
そうなんですか・・・

> スタックポインタもモニタプログラムが設定してくれているので不要です。

不要ということは、
あってもいいってことですか？

> ;1,ポート5を出力に設定する
> ;2,ポート５－１に１を出力し、ＬＥＤを点灯させる。
> ;-----ＣＰＵの指定-----
> .CPU 300HA
> ;-----シンボル-----
> P5DR .EQU H'FFFFCA ;ポート5データレジスタ
> LED1 .BEQU 0,P5DR ;LED1
> LED2 .BEQU 1,P5DR ;LED2
> ;-----Ｉ／Ｏの初期設定-----
> .SECTION ROM,CODE,LOCATE=H'0FF000
> INIT:MOV.B #H'FF,R0L ;ポート5を出力に設定
> MOV.B R0L,@H'FFFFC8 ;ポート5
> ;-----ＭＡＩＮ-----
> BSET LED1 ;ＬＥＤを点灯する。
> ;本文はたったこれ１行です。
> AAA: JMP @AAA ;無限ループ
> ;-----ＭＡＩＮ終了-----
> .END

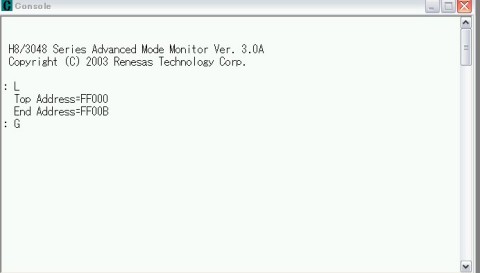

これでHtermを動かしたところ、
前とは違って、
アドレスが変わった。
G（実行）のときの表示が変わった。
です。

でも、
何故かLEDが光りません；；

ROMに書き込むプログラムだと、
LEDが光ってました。

だから、LEDを光らす本体部分は間違いないのかと。

なにか考えられることありませんか？

それから、
リセットベクトルは理解しやすいです。
スタックポイントのとこは、
やっぱり使ってみて実感しないと、
いまひとつってところです。

お忙しいとこなんですが、
よろしくお願いしますm(_ _)m

「Re:Re:Re:Re:Re:Re:Re:Re:Re:Re:H8/3048Fでいろいろと相談がありまして・・・」
おはようございます。

> P.S.　あまりの暑さに病院断念；；
> 　　　zwiさんの体調はどうですか？？
こっちは雨で涼しいですよ。

で、.SECTIONはどういう意味があるかと言うとデータを置く場所とプログラムを置く場所を各々指定するためにあります。

.SECTION RESET0,DATA,LOCATE=H'000000
がリセットベクトルを置く場所です。
00000から配置しています。このアドレスだとＲＯＭを指します。

.SECTION ROM,CODE,LOCATE=H'000100
がプログラムを置く場所です。
00100から配置しています。このアドレスだとＲＯＭを指します。

ＲＡＭにプログラムをおく場合リセットベクトルは既にモニタプログラムが利用していますから、リセットベクトルは記述してはいけませんので削除します。

この３行を削除↓
;-----リセットベクトル-----
.SECTION RESET0,DATA,LOCATE=H'000000
.DATA.L INIT ;リセットベクトル

スタックポインタもモニタプログラムが設定してくれているので不要です。

削除↓
MOV.L #H'FFF10,ER7 ;スタックポインタ設定

残る問題はプログラムをＲＡＭ上のどのアドレスにするかですが、切り良くFF000としてみます。

最終的にはこんな感じですかね。

;1,ポート5を出力に設定する
;2,ポート５－１に１を出力し、ＬＥＤを点灯させる。
;-----ＣＰＵの指定-----
.CPU 300HA
;-----シンボル-----
P5DR .EQU H'FFFFCA ;ポート5データレジスタ
LED1 .BEQU 0,P5DR ;LED1
LED2 .BEQU 1,P5DR ;LED2
;-----Ｉ／Ｏの初期設定-----
.SECTION ROM,CODE,LOCATE=H'0FF000
INIT:MOV.B #H'FF,R0L ;ポート5を出力に設定
MOV.B R0L,@H'FFFFC8 ;ポート5
;-----ＭＡＩＮ-----
BSET LED1 ;ＬＥＤを点灯する。
;本文はたったこれ１行です。
AAA: JMP @AAA ;無限ループ
;-----ＭＡＩＮ終了-----
.END

これで動くとは思うんですが、試してみて結果を教えてください。

>リセットベクトルとスタックポイントのとこ。
簡単に解説しますね。
●リセットベクトル
リセット直後にＣＰＵがこのアドレス(00000)に書かれている値(=アドレス)をプログラムカウンタに設定します。プログラムの実行は、書かれていた値からスタートすることになります。

●スタックポインタ
主にサブルーチンの呼び出しをを行った場合に、呼び出しもとのアドレスを保存する場所を指すレジスタです。アドレスを保存する事をスタックに積むと言います。
Ｈ８だとBSR/JSRでスタックに呼び出し元のアドレス(プログラムカウンタ)が格納されます。で、RTSでスタックから呼び出し元のアドレスを取り出してプログラムカウンタを再設定して呼び出し元に返ります。

以上ですが、Ｈ８に詳しくないので間違いがあるかも。どのメーカーのＣＰＵでも基本的なことは大体同じなんですが。

「Re:Re:Re:Re:Re:Re:Re:Re:Re:H8/3048Fでいろいろと相談がありまして・・・」
あ、春頃のメッセみてたら、
RAM上のアドレスをプログラムカウンタに設定とか
書かれてました。

これをすればいいのかなぁ。

って、前のメッセのプログラムにどうゆう変更をすれば・・・

;-----リセットベクトル-----
.SECTION RESET0,DATA,LOCATE=H'000000
.DATA.L INIT ;リセットベクトル
;-----Ｉ／Ｏの初期設定-----
.SECTION ROM,CODE,LOCATE=H'000100
INIT: MOV.L #H'FFF10,ER7 ;スタックポインタ設定

この部分で変更があるようなないような・・・

.SECTION　の意味がよく分からないです。
LOCATEはこのアドレスにプログラムを置くよって意味でしたよね・・・

で、どうしたらいいか、
やっぱ分かりません。

なんか頭がパンクしてきました。

P.S.　あまりの暑さに病院断念；；
　　　zwiさんの体調はどうですか？？

「Re:Re:Re:Re:Re:Re:Re:Re:H8/3048Fでいろいろと相談がありまして・・・」

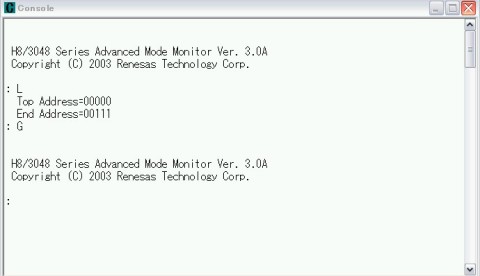

さっきのプログラムをHtermで送って実行するとこうなります。
アドレス先の数値がこれでいいのかとおもって・・・

質問ばかりですいません。

LOCATEをいじってみたら、
Htermが強制終了しましたｗｗｗ

「Re:Re:Re:Re:Re:Re:Re:H8/3048Fでいろいろと相談がありまして・・・」
おはようです＾＾

あれから待てども、
どうにもならず、

FLASHで書き込みました。

10数秒で書き込めましたｗｗｗ

で、
サンプルプログラムとして用意されてる（秋月のCD）を使って、
Htermを動かしたいのですが・・・

ここにソースプログラムを出します。
まずいなら消してください。

; サンプルソフト LED.MAR
;1,ポート5を出力に設定する
;2,ポート５－１に１を出力し、ＬＥＤを点灯させる。
;-----ＣＰＵの指定-----
.CPU 300HA
;-----シンボル-----
P5DR .EQU H'FFFFCA ;ポート5データレジスタ
LED1 .BEQU 0,P5DR ;LED1
LED2 .BEQU 1,P5DR ;LED2
;-----リセットベクトル-----
.SECTION RESET0,DATA,LOCATE=H'000000
.DATA.L INIT ;リセットベクトル
;-----Ｉ／Ｏの初期設定-----
.SECTION ROM,CODE,LOCATE=H'000100
INIT: MOV.L #H'FFF10,ER7 ;スタックポインタ設定
MOV.B #H'FF,R0L ;ポート5を出力に設定
MOV.B R0L,@H'FFFFC8 ;ポート5
;-----ＭＡＩＮ-----
BSET LED1 ;ＬＥＤを点灯する。
;本文はたったこれ１行です。
AAA: JMP @AAA ;無限ループ
;-----ＭＡＩＮ終了-----
.END

このまま、
Htermでロードしても、
動きません。
なんでかな〜と考えてたら、
ひょっとして、
RAMの番地に書かないといけないのでわ
と思いました。

違います？？

リセットベクトルとスタックポイントのとこ。

この二つの意味は、
セミナーや本でみてもわからないままでした；；

ようやく本物使って考えるときがきたのですが・・・

夜中からやって、
頭、オーバーヒートです。

ひょっとして、
別の原因で動かないのかもとおもったりして。

Htermの設定などはうまくいってます。
ネットででてたプログラムを使ったところ、
うまく走りましたから。

メモリーマップは以下のサイトを見てるのですが。
マニュアルみるとよけいわからず・・・
http://www.takamisawa.org/gcc/3048F.html


とりあえず、
朝になったので、
病院いきますｗｗｗ

なにかコメントあればうれしいです。

「Re:Re:Re:Re:Re:Re:H8/3048Fでいろいろと相談がありまして・・・」
こんにちわ〜

zwiさんの仰る通り、
駄目もとでやってみます。
その方が勉強になると思うし・・・

さて、
Htermから書き込みを今しています・・・
たぶんしてると思います。
転送アドレスがカウントアップしてますから・・・

89kbyteのデータを転送するのに、
こんなに時間が（かれこれ40分くらい）かかるとは。
まだ転送してますが・・・

書き込むファイルを間違ってるのかしら・・・・

と、これが途中経過ですｗｗｗ

なんかこんがらがってきたので、
今日はこのままほったらかしです。

P.S　こっちは先週も今週もめっちゃ暑いです；；
　　

「Re:Re:Re:Re:Re:H8/3048Fでいろいろと相談がありまして・・・」
こんにちわ(^^♪

> デバッガをCPUに書き込むのですが、
> readmeをみると、
> 「Htermからターゲットに書き込んでください」
> となってます。
> 意味がわかりません；；
> ターゲットってCPUのことですか？？

こういう場合パソコン(hterm)側をホスト、デバッグする対象であるＨ８などのマイコンをターゲットと呼びます。
デバッグ・ターゲットと呼ぶのが正しいのですが略されてターゲットと書かれていることが多いです。

> Hterm立ち上げても、いまいちわからず・・・
> デバッガのプログラムって、
> 僕のHPでやった書き込み方法でやるのでしょうか？
> やってみればいいのですが、
> どういうリカバーが待ってるのかがわからず、
> 恐ろしくてやれません；；

Flash.exeでも書き込めますし、hterm自身にも書き込み機能があるみたいです。とりあえず分る方で書き込んでみてはどうでしょうか？どちらでも問題ないと思います。

Htermでの書き込みの参考例↓
http://me.me.tokushima-u.ac.jp/~miw/H8/pukiwiki/index.php?GDL%2BHterm%2B%A5%E2%A5%CB%A5%BF%A5%D7%A5%ED%A5%B0%A5%E9%A5%E0
でも、残念ながら画面などの画像が見れない状態ですが。

失敗しても１００回程度書き込める回数が一回減るだけです。 とりあえず挑戦して、ダメだったら調べるの方向でよいんじゃないでしょうか。

> P.S.来週の神戸の最高気温が30度下回るみたいです。
> 　　やっと地獄から解放ｗｗｗ
先週は涼しかったですが、今週は暑くて地獄です。

「Re:Re:Re:Re:H8/3048Fでいろいろと相談がありまして・・・」

おそらく非常に簡単な質問だと思うのですが・・・


デバッガをCPUに書き込むのですが、
readmeをみると、
「Htermからターゲットに書き込んでください」
となってます。

意味がわかりません；；
ターゲットってCPUのことですか？？

Hterm立ち上げても、いまいちわからず・・・

デバッガのプログラムって、
僕のHPでやった書き込み方法でやるのでしょうか？

やってみればいいのですが、
どういうリカバーが待ってるのかがわからず、
恐ろしくてやれません；；

というか、
このあたりの手順を、
ぼくのHPに書いてみようかと思ってるので、
どうか教えてください。

P.S.来週の神戸の最高気温が30度下回るみたいです。
　　やっと地獄から解放ｗｗｗ
　　

「Re:Re:Re:H8/3048Fでいろいろと相談がありまして・・・」
> で、デバッガなんですけど、
> vectorからH8/3048Fボード(AE-3048F)向けデバックモニタ(http://www.vector.co.jp/soft/other/h8/se299983.html)
> をダウンロードしようとしてるんですけど、
> こういうのでいいのですか？？

はい、それでＯＫだと思います。
ダウンロードして解凍するとreadme.txtがありますので書き込み方は、それに書いてあります。
それでも良くわからない場合は、ホームページを参考にしてみてください。

また、分からない事があれば聞いてくださいね。
ではでは。

「Re:Re:H8/3048Fでいろいろと相談がありまして・・・」
ふむふむ

今回はなんとなく分かってきたようなです・・・

zwiさんの言うとおり、
やってみることにします。

なんか、やってしまって、
おかしくなったら、
取り返しのつかないことになるのかと思ってました^^l

で、デバッガなんですけど、
vectorからH8/3048Fボード(AE-3048F)向けデバックモニタ(http://www.vector.co.jp/soft/other/h8/se299983.html)
をダウンロードしようとしてるんですけど、
こういうのでいいのですか？？

全く未知の世界で訳わからん状態です；；

「Re:H8/3048Fでいろいろと相談がありまして・・・」
ＲＡＭでのプログラム実行の仕組みですね。
前に一度説明してますので、今回は説明の仕方を変えてみます。

●デバックモニタの動作。
デバックモニタは、デバックのサポートをする機能を持ったプログラムです。デバッグモニタ自身はＲＯＭにプログラムとして書き込まれています。

Ｈ８マイコンが起動してデバッグモニタが動作すると、RS232C回線を通じてパソコンのターミナルソフトと通信を行います。昔のパソコン通信の様な感じでキーボードで打った文字を送ったり、Ｈ８側が情報を文字として送り返してきます。
キーボードからは、デバッグモニタの操作コマンドを打ち込んで、デバッグモニタに指示を送ります。
コマンドに応じて、Ｈ８マイコン側は色々な動作を行います。それらがＲＡＭにプログラムを読み込ませる機能や、ＲＡＭにあるプログラムを実行させる機能です。

ざっと説明してみましたが、実際に動かしてみたほうが実感が得られると思いますので、デバッグモニタの焼きこみは終わっていたら動かしてみてはどうでしょうか？
デバッグモニタの操作で失敗しても大きな問題にはならないので動かしてみる事をお勧めします。

回答が的外れだったらごめんなさい。
